Listrik statis adalah fenomena kelistrikan dimana muatan listriknya tidak bergerak. Dalam pembahasan mengenai listrik statis ini tidak membahas mengenai aliran muatan listrik. Namun yang menjadi pokok bahasan adalah interaksi antar muatan dan fenomena-fenomena yang disebabkan oleh adanya muatan listrik tersebut.

Atau pengertian lainnya adalah listrik yang diam untuk sementara pada suatu benda.Salah satu contoh untuk menghasilkan listrik statis dalam kehidupan kita sehari-hari ialah dengan menggosokkan penggaris plastik dengan kain wool, kaca dengan kain sutra, mika dengan kain wol atau mika dengan kain sutra.

Listrik statis merupakan energi yang dimiliki oleh benda bermuatan listrik.Muatan listrik bisa negatif atau positif.Semua zat terbentuk dari atom-atom.Setiap atom mempunyai inti atom yang terdiri dari proton dan elektron yang mengelilinginya.Proton mempunyai muatan listrik positif, dan elektron mempunyai muatan listrik negatif.Ketika dua zat seperti balon dan tangan kamu saling digosokkan, elektron ditarik dari material yang mempunyai daya tarik yang lemah (tangan) dan menempel pada material yang mempunyai daya tarik yang kuat (balon).

Hal ini menyebabkan kedua material menjadi bermuatan listrik.Material yang kehilangan elektron menjadi bermuatan positif dan material mendapatkan elektron menjadi bermuatan negatif.Balon dan tangan merupakan listrik netral (jumlah muatan positif dan negatifnya sebanding) sebelum digosok. Karena jumlah muatan positif dan negatifnya sama.

Setelah digosok, balon mempunyai muatan negatif berlebih dan tangan mempunyai muatan positif yang berlebih.Muatan listrik yang tidak sejenis saling tarik menarik, sehingga muatan negatif balon ditarik ke muatan positif tangan karena perbedaan muatannya.Perhatikan dalam gambar bahwa tidak ada perubahan jumlah muatan total gabungan. Penggosokan menyebabkan elektron-elektron yang ada bergerak dari satu obyek ke obyek yang lain.

· 2. Listrik Dinamis

Listrik dinamis adalah listrik yang mengalir atau listrik yang dapat bergerak.Pengertian lainnya Listrik itu ialah suatu gejala listrik yang diakibatkan oleh muatan listrik yang serta-merta bergerak atau mengalir dalam suatu rangkaian listrik.Cara mengukur kuat arus pada listrik dinamis adalah muatan listrik dibagai waktu dengan satuan muatan listrik adalah coulumb dan satuan waktu adalah detik. Kuat arus pada rangkaian bercabang sama dengan kuata arus yang masuk sama dengan kuat arus yang keluar. Sedangkan pada rangkaian seri kuat arus tetap sama disetiap ujung-ujung hambatan. Sebaliknya tegangan berbeda pada hambatan.Pada rangkaian seri tegangan sangat tergantung pada hambatan, tetapi pada rangkaian bercabang tegangan tidak berpengaruh pada hambatan.Semua itu telah dikemukakan oleh hukum Kirchoff yang berbunyi “jumlah kuat arus listrik yang masuk sama dengan jumlah kuat arus listrik yang keluar”. Berdasarkan hukum ohm dapat disimpulkan cara mengukur tegangan listrik adalah kuat arus × hambatan. Hambatan nilainya selalu sama karena tegangan sebanding dengan kuat arus. tegangan memiliki satuan volt(V) dan kuat arus adalah ampere (A) serta hambatan adalah ohm.

Ilmu pengetahuan tentang listrik bermula dari pengamatan yang dilakukan oleh Thales dari Miletus pada tahun 600 SM, bahwa batu ambar yang digosok dengan kain berbulu dapat menarik potongan jerami yang ada didekatnya. Pengatahuan tentang magnetisme kembali kepada pengamatan bahwa batu-batuan yang terdapat secara alami (yakni, magnetik) akan menarik besi. Kedua ilmu pengetahuan ini berkembang agak terpisah sampai tahun 1820, ketika Hans Christian Oersted (1777 – 1851) mengamati hubungan antara keduanya, bahwa arus listrik di dalam sebuah kawat dapat mempengaruhi sebuah jarum kompas magnetik.Ilmu pengetahuan baru mengenai elektromagnetisme dikembangkan lebih jauh oleh banyak peneliti, dan salah seorang yang paling penting diantaranya adalah Michael Faraday (1791 – 1867).James Clerk Maxwell (1831 – 1879) merumuskan hukum-hukum elektromagnetisme di dalam bentuk yang kita kenal seperti sekarang. Dalam kehidupan sehari-hari terdapat beberapa contoh gejala listrik statik, misalnya :

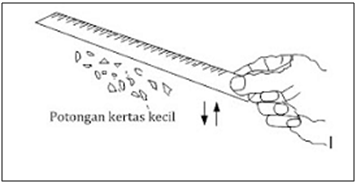

• Sisir atau penggaris yang digosok-gosokkan pada rambut yang kering atau kain wol akan menarik potongan kertas kecil. Lihat gambar!

Listrik statis (listrik tidak mengalir) adalah listrik yang tidak mengalir dan perpindahan arusnya terbatas.Listrik statis atau elektrostatiska merupakan bagian dari ilmu listrik yang mempelajari sifat -sifat muatan listrik.Dari pelajaran listrik statis, kita dapat mengetahui bahwa elektron adalah muatan listrik negatif yang mudah berpindah melalui bahan konduktor serta sulit berpindah melalui bahan isolator. Namun demikian, pemanfaatan listrik lebih banyak berkaitan dengan muatan listrik yang bergerak (listrik dinamis), seperti pemanfaatan listrik dalam kehidupan seharai- hari, baik di rumah, di kantor, di perusahaan, maupun di industri kecil dan besar.

Listrik Dinamis

Perkembangan teknik kelistrikan sampai tahun 1800, terutama yang mencakup produksi muatan statis masih dihasilkan oleh alat- alat yang relatif besar sehingga kurang praktis dalam penggunaannya.Di alam sendiri terjadi pertunjukan kelistrikan yang sangat hebat, yaitu kilat.Kenyataan bahwa kilat adalah fenomena kelistrikan baru dipahami ketika pada tahun 1752, Franklin dengan eksperimen layangannya yang tekenal menunjukkan bahwa kilat merupakan percikan listrik raksasa.Akhirnya, pada tahun 1800, suatu peristiwa yang sangat penting secara praktis terjadi, yaitu ketika Alessandro Volta membuat batrai listrik yang dapat menghasilkan aliran muatan listrik tetap (arus listrik).Penemuan ini membuka era baru yang mengubah peradaban kita karena teknologi saat ini bertumpu pada arus listrik.

Listrik dinamis (listrik mengalir) adalah listrik yang mengalir. Sumber arus listrik yang dapat menghasilkan beda potensial yang dapat menyebabkan listrik dapat mengalir

Perbedaan Listrik Statis dan Dinamis

Beberapa hal yang membedakan fenomena listrik dinamis dan listrik statis dapat kita rangkum sebagai berikut:
1. aliran (perpindahan) elektron secara kontinyu pada listrik dinamis tidak terjadi pada listrik statis. Hal ini terjadi karena elektron- elektron pada konduktor (yang menjadi penghantar) memang sangat mudah berpindah.Sedangkan perpindahan elektron pada listrik statis terjadi karena gesekan atau gosokan (pada beberapa kasus juga karena induksi) serta tidak mengalir kontinyu.
2. listrik dinamis hanya terjadi dengan penghantar konduktor. Sementara isolator berfungsi untuk mencegah manusia tersengat listrik dinamisnya.
3.listrik dinamis terdiri atas arus searah dan bolak balik.
4.parameter parameter listrik dinamis dapat diukur dengan alat ukur yang baku. Sementara pada listrik statis susah diukur, misalnya sulit mengukur arus, tegangan, hambatan, dan daya listrik pada penggaris plastik yang menarik serpihan kertas.

Hukum Coulomb yang dinyatakan oleh Charles Augustin de Coulomb(1786) adalah sebagai berikut :

“ Gaya tarik menarik atau gaya tolak antara dua muatan listriksebanding dengan muatan-muatannya dan berbanding terbalikdengan kuadrat jarak antara kedua muatan”

Secara matematis Hukum Coulomb dirumuskan sebagai berikut :

F=k Q1.Q2/r2

Dengan :

F = gaya Coulomb ( Newton )

q = muatan listrik ( Coulomb )

r = jarak kedua muatan ( meter )

k = konstanta = 9 .10⁹ N.m²/C²

Ԑ₀ = permitivitas listrik dalam ruang hampa udara = 8,85 . 10^-12 C²/Nm²

^{Medan Listrik}

^{Medan listrik adalah suatu daerah/ruang di sekitar muatan listrik yangmasih dipengaruhi oleh}

^{gaya listrik.
Medan listrik digambarkan dengan garis gaya listrik yangarahnya keluar}

^{(menjauhi)muatan positif dan masuk (mendekati) muatan negatif.}

^{Kuat medan listrik adalah besarnya gaya Coulomb untuk tiap satusatuan muatan.}

^E=F/Q

Dengan :

E = kuat medan listrik ( N/C )

F = gaya Coulomb ( N )

q = muatan uji ( C )

Konsep Dasar Listrik Statis

Listrik statis (electrostatic) membahas muatan listrik yang berada dalam keadaan diam (statis).Listrik statis dapat menjelaskan bagaimana sebuah penggaris yang telah digosok-gosokkan ke rambut dapat menarik potongan-potongan kecil kertas.Gejala tarik menarik antara dua buah benda seperti penggaris plastik dan potongan kecil kertas dapat dijelaskan menggunakan konsep muatan listrik.

Berdasarkan konsep muatan listrik, ada dua macam muatan listrik, yaitu muatan positif dan muatan negatif. Muatan listrik timbul karena adanya elektron yang dapat berpindah dari satu benda ke benda yang lain. Benda yang kekurangan elektron dikatakan bermuatan positif, sedangkan benda yang kelebihan elektron dikatakan bermuatan negatif.Elektron merupakan muatan dasar yang menentukan sifat listrik suatu benda.

Dua buah benda yang memiliki muatan sejenis akan saling tolak menolak ketika didekatkan satu sama lain. Adapun dua buah benda dengan muatan yang berbeda (tidak sejenis) akan saling tarik menarik saat didekatkan satu sama lain. Tarik menarik atau tolak menolak antara dua buah benda bermuatan listrik adalah bentuk dari gaya listrik yang dikenal juga sebagai gaya coulomb.

Gaya Coulomb

Gaya coulomb atau gaya listrik yang timbul antara benda-benda yang bermuatan listrik dipengaruhi oleh dua faktor, yaitu sebanding besar muatan listrik dari tiap-tiap benda dan berbanding terbalik dengan kuadrat jarak antara benda-benda bermuatan listrik tersebut.

gaya coulomb antara dua benda bermuatan listrik

Jika benda A memiliki muatan q1 dan benda B memiliki muatan q2 dan benda A dan benda B berjarak r satu sama lain, gaya listrik yang timbul di antara kedua muatan tersebut dapat dituliskan sebagai berikut

Dimana

F adalah gaya listrik atau gaya coulomb dalam satuan newton k adalah konstanta kesebandingan yang besarnya 9 x 109 N m2 C–2 muatan qdihitung dalam satuan coulomb (C)

konstanta k juga dapat ditulis dalam bentuk

dengan ε0 adalah permitivitas ruang hampa yang besarnya 8,85 x 10–12 C2N–1 m–2

Gaya listrik merupakan besaran vektor sehingga operasi penjumlahan antara dua gaya atau lebih harus menggunakan konsep vektor, yaitu sesuai dengan arah dari masing-masing gaya. Secara umum, penjumlahan vektor atau resultan dari dua gaya listrik F1 dan F2 adalah sebagai berikut.

1. untuk dua gaya yang searah maka resultan gaya sama dengan penjumlahan dari kedua gaya tersebut. Adapun, untuk dua gaya yang saling berlawanan, resultan gaya sama dengan selisih dari kedua gaya

R = F1 + F2 dan R = F1 – F22.

2. Untuk dua gaya yang saling tegak lurus, besar resultan gayanya adalah

3. untuk dua gaya yang membentuk sudut θ satu sama lain, resultan gayanya dituliskan sebagai berikut

Untuk penjumlahan lebih dari dua gaya, perhitungannya dapat menggunakan metode analitis (lihat pembahasan tentang analisis vektor).

Medan Listrik

Sebuah muatan listrik dikatakan memiliki medan listrik di sekitarnya. Medan listrik adalah daerah di sekitar benda bermuatan listrik yang masih mengalami gaya listrik. Jika muatan lain berada di dalam medan listrik dari sebuah benda bermuatan listrik, muatan tersebut akan mengalami gaya listrik berupa gaya tarik atau gaya tolak.

Arah medan listrik dari suatu benda bermuatan listrik dapat digambarkan menggunakan garis-garis gaya listrik. Sebuah muatan positif memiliki garis gaya listrik dengan arah keluar dari muatan tersebut. Adapun, sebuah muatan negatif memiliki garis gaya listrik dengan arah masuk ke muatan tersebut.

Besar medan listrik dari sebuah benda bermuatan listrik dinamakan kuat medan listrik. Jika sebuah muatan uji q’ diletakkan di dalam medan listrik dari sebuah benda bermuatan, kuat medan listrik E benda tersebut adalah besar gaya listrik F yang timbul di antara keduanya dibagi besar muatan uji. Jadi, dituliskan

dan F = E q’

Adapun kuat medan listrik dari sebuah benda bermuatan listrik q di suatu titik yang berjarak r dari benda tersebut dapat dituliskan sebagai berikut

Di sini kuat medan listrik dituliskan dalam satuan N/C.

Kuat medan listrik juga merupakan besaran vektor karena memiliki arah, maka penjumlahan antara dua medan listrik atau lebih harus menggunakan penjumlahan vektor. Arah medan listrik dari sebuah muatan positif di suatu titik adalah keluar atau meninggalkan muatan tersebut. Adapun, arah medan listrik dari sebuah muatan negatif di suatu titik adalah masuk atau menuju ke muatan tersebut.

Dua plat sejajar yang bermuatan listrik dapat menyimpan energi listrik karena medan listrik timbul di antara dua plat tersebut. Kuat medan listrik di dalam dua plat sejajar yang bermuatan listrik adalah
